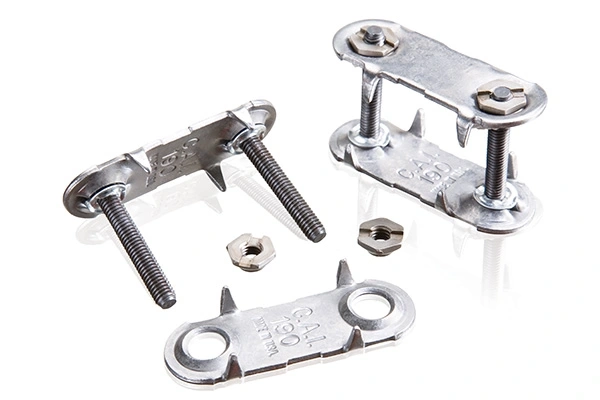

Болтовые неразъемные соединители Plategrip™ 190E
Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: ooocentrobelt@yandex.ru
Механические неразъемные болтовые соединители Plategrip™ 190E
Болтовые соединители Plategrip™ 190E предназначены для соединения и/или ремонта высокопрочных резинотканевых и ПВХ конвейерных лент толщиной от 8 до 14 мм
Болтовые неразъемные соединители Plategrip™ 190E разработаны с более массивными зубьями для более прочного соединения. Зубья перекрывают края прижимных пластин и обеспечивают дополнительную удерживающую способность на тонких лентах.
Основные характеристики Plategrip™ 190E
- Толщина ленты: от 8 мм до 14 мм
- Минимальный диаметр барабана: 400 мм
- Для номинального натяжения ленты до: 375 PIW
- Прочность ленты до: 650 Н/мм
- Материал: сталь
Типоразмер механических соединителей Plategrip™ 190E выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера:
| Толщина соединяемой ленты | 8-14 мм |
| Прочность ленты | 650 Н/мм |
| min. Ø барабана | 400 мм |
Соединители Plategrip™ 190E поставляются предварительно собранными по запатентованной системе, которая подразумевает использование специальной тонкой металлической шайбы для фиксации болта на нижней пластине. Практика показала, что это решение лучше, чем использование пластика или нейлоновых шайбы, которые могут скользить по резьбе болтов.
Количество механических соединителей Plategrip™ 190E для стыковки конвейерной ленты определенной ширины
| Ширина конвейерной ленты, мм | стык 90° | стык 45° *** |
| 500 | 16 | 26 |
| 650 | 21 | 33 |
| 800 | 26 | 40 |
| 1000 | 32 | 45 |
| 1200 | 39 | 54 |
| 1400 | 46 | 58 |
(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)
Торговые марки Plategrip™, Riv-Nail™, Staplegrip™ принадлежат Conveyor Accessories, Inc. 7013 High Grove Blvd. Burr Ridge, IL 60527-7593 USA
Оригинальная продукция Conveyor Accessories, Inc., USA - C.A.I.
Тип соединителя | Болтовые неразъемные соединители |
Ширина ленты, мм | 500, 600, 650, 800, 1000, 1200, 1400 |
Толщина ленты, мм | 8, 9, 10, 11, 12, 13, 14 |
min Ø барабана, мм | 400 |
Прочность, Н/мм | 650 |
Материал | Сталь |
Поставщик | C.A.I. |
Страна регистрации бренда | США |
