Болтовые шарнирные соединители Flexco® Bolt Hinged 375X и 550
Если для лент используются небольшие барабаны (например, в строительном оборудовании и дорожной технике), болтовые шарнирные соединители Flexco® Bolt Hinged обеспечивают прочность, надежность и легкость монтажа.
Болтовые шарнирные замки Flexco® Bolt Hinged разработаны специально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом, исходя из условий использования оборудования и высоких нагрузок, необходимо применять ленту толщиной от 6 мм до 16 мм и прочностью до 500 Н/мм. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах.
Содержание
- Области применения соединителей Flexco® Bolt Hinged 375X и 550
- Выбор размера соединителей Flexco® Bolt Hinged 375X и 550
- Выбор металла соединителей
- Выбор соединительного стержня
- Программа поставки соединителей Flexco® Bolt Hinged 375X и 550
Преимущества болтовых соединителей в шарнирном исполнении
- Подходят для областей применения, в которых необходимо часто изменять длину ленты, соединение можно с легкостью разъединить, просто вытащив соединительный стержень.
- Используются те же удобные ручные или приводные монтажные инструменты, как и для болтовых неразъемных соединителей Flexco®.
- Различные варианты материалов: сталь, нержавеющая сталь, MegAlloy® или Everdur®.
Типичные области применения соединителей Flexco® Bolt Hinged 375X и 550
- Строительное и дорожное оборудование
- Транспортировка угля, соли и карбоната калия
- Конвейерные ленты отвальных и штабелеукладочных конвейеров
- Другие области применения, предусматривающие барабаны небольшого диаметра
Таблица выбора соединителей Flexco® Bolt Hinged 375X и 550
| Размер соединителей | Толщина ленты, мм (измеряется после снятие обкладки) | Прочность ленты ≤ Н/мм | Расчетное натяжение ленты ≤ PIW | Рекомендуемый минимальный диаметр барабана | |
| Рабочее натяжение ленты 75-100% от расчетного | Рабочее натяжение ленты менее 75% от расчетного | ||||
| 375X | 6-11 | 300 | 190 | 150 | 100 |
| 550 | 6-16 | 500 | 300 | 250 | 200 |
¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.
Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Hinged 375X и 550
Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:
- Сталь оцинкованная - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения.
- Нержавеющая сталь AISI 316 - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
- MegAlloy®- очень износостойкий материал, срок службы которого в несколько раз превышает срок службы стали. Не рекомендуется использовать в условиях с ударными воздействиями и в коррозийных средах.
- Everdur®- безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.
Таблица выбора материала соединителей Flexco® Bolt Hinged
| Материал соединителя | Магнитные свойства | Устойчивость к истиранию | Химическая устойчивость | Стойкость к коррозии | Искрообразование |
| Сталь | да | хорошо | плохо | плохо | да |
| Нерж. сталь (300) | немного | хорошо | очень хорошо | отлично | да |
| MegAlloy® | да | отлично | плохо | плохо | да |
| Everdur | нет | плохо | плохо | плохо | нет |

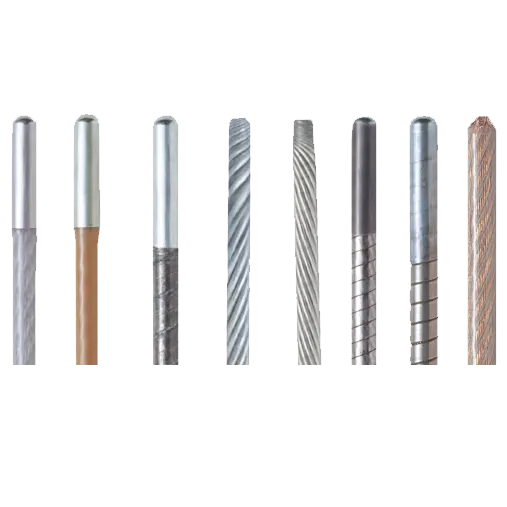

Соединительные стержни для Flexco® Bolt Hinged 375X и 550
| Описание | Изображение | Маркировка | Характеристики |
| Стальной трос с нейлоновым покрытием |  |
NC Ø 6,3 | Нейлоновое покрытие защищает от коррозии, упрощает вставку и предотвращает перемещение соединительного стержня. Не рекомендуется использовать во влажной абразивной среде. |
| Трос из нержавеющей стали с нейлоновым покрытием |  |
NCS Ø 6,3 | Используется вместо стержня NC для повышения устойчивости к коррозии. |
| Неизолированный стальной трос |  |
SC Ø 6,0 | Предназначен для транспортировки песчаных или абразивных материалов. |
| Неизолированный трос из нержавеющей стали серии 300 |  |
SSC Ø 6,0 | Предназначен для условий, в которых стержни NS и NCS быстро подвергаются коррозии или износу (влажная абразивная среда). |
| Армированный кабель с нейлоновым покрытием |  |
NAC Ø 6,3 | Оболочка из износостойкой армированной стали и нейлоновое покрытие обеспечивают легкую установку и длительный срок службы. |
| Неизолированный армированный кабель |  |
AC Ø 6,3 | Для выдвижных конвейеров, чтобы обеспечить легкое извлечение соединительных стержней. |
| Неизолированный армированный кабель из нержавеющей стали |  |
ACS Ø 6,3 | Обладает такими же преимуществами, как и неизолированный армированный кабель, а также обеспечивает защиту от коррозии. |
| Бронзовый кабель с нейлоновым покрытием |  |
NB Ø 6,3 | Полностью немагнитный соединительный стержень. |

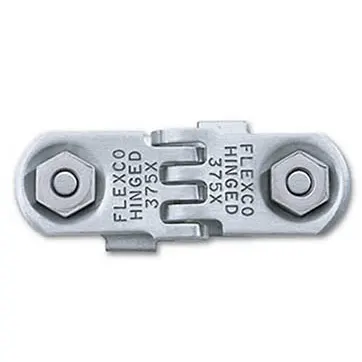

СТАНДАРТНЫЕ НАБОРЫ 375X "J" - Box
Основные характеристики Flexco® Bolt Hinged 375X
| Толщина ленты | 6-11 мм |
| Прочность ленты | 300 Н/мм |
| Номинальное натяжение ленты | 190 PIW |
| min. Ø барабана | 150 мм |
Материал соединителей: сталь, нержавеющая сталь 300, Everdur®
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.
СТАЛЬ
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 400 | 375XJ400NC-SN | 40127 |
| 500 | 375XJ500NC-SN | 40128 |
| 650 | 375XJ650NC-SN | 40131 |
| 800 | 375XJ800NC-SN | 40129 |
| 1000 | 375XJ1000NC-SN | 40112 |
| 1200 | 375XJ1200NC-SN | 40111 |
| 1400 | 375XJ1400NC-SN | 40130 |
НЕРЖАВЕЮЩАЯ СТАЛЬ
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NCS Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 400 | 375XSJ400NCS | 39894 |
| 500 | 375XSJ500NCS | 39644 |
| 650 | 375XSJ650NCS | 39871 |
| 800 | 375XSJ800NCS | 40121 |
| 1000 | 375XSJ1000NCS | 40120 |
| 1200 | 375XSJ1200NCS | 40045 |
| 1400 | 375XSJ1400NCS | 39637 |
EVERDUR
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 500 | 375XEJ500NB |
39631 |
| 650 | 375XEJ650NB |
39481 |
| 800 | 375XEJ800NB |
39480 |
| 1000 | 375XEJ1000NB | 39482 |
| 1200 | 375XEJ1200NB | 39475 |

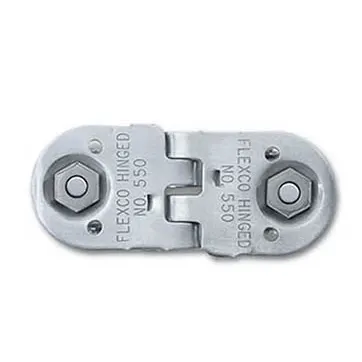

СТАНДАРТНЫЕ НАБОРЫ 550 "J" - Box
Основные характеристики Flexco® Bolt Hinged 550
| Толщина ленты | 6-16 мм |
| Прочность ленты | 500 Н/мм |
| Номинальное натяжение ленты | 300 PIW |
| min. Ø барабана | 250 мм |
Материал соединителей: сталь, нержавеющая сталь 300, Everdur®, MegAlloy®
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.
СТАЛЬ
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 500 | 550J500NC-SN | 40114 |
| 650 | 550J650NC-SN | 40117 |
| 800 | 550J800NC-SN | 40118 |
| 1000 | 550J1000NC-SN | 40116 |
| 1200 | 550J1200NC-SN | 40122 |
| 1400 | 550J1400NC-SN | 40124 |
НЕРЖАВЕЮЩАЯ СТАЛЬ
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень SSC Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 500 | 550SJ500SSC | 39460 |
| 650 | 550SJ650SSC | 39461 |
| 800 | 550SJ800SSC | 39462 |
| 1000 | 550SJ1000SSC | 39463 |
| 1200 | 550SJ1200SSC | 39464 |
| 1400 | 550SJ1400SSC | 39465 |
EVERDUR - немагнитные
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3
| Ширина ленты | Номер заказа | Артикул |
| 650 | 550SJ650NB | 39523 |
| 800 | 550SJ800NB | 39524 |
| 1000 | 550SJ1000NB | 39470 |
| 1200 | 550SJ1200NB | 39532 |
| 1400 | 550SJ1400NB | 39469 |
MEGALLOY®
В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень SC Ø 6,0
| Ширина ленты | Номер заказа | Артикул |
| 500 | 550MAJ500SC-SN | 39609 |
| 650 | 550MAJ650SC-SN |
39634 |
| 800 | 550MAJ800SC-SN |
40105 |
| 1000 | 550MAJ1000SC-SN |
40115 |
| 1200 | 550MAJ1200SC-SN |
40132 |
BULK НАБОРЫ 375X
СТАЛЬ
| Номер заказа | Артикул | Пластины |
| 375X-3-SN |
39964 |
3х18 |
¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками
НЕРЖАВЕЮЩАЯ СТАЛЬ
| Номер заказа | Артикул | Пластины |
| 375XS-2 |
40108 |
2х25 |
| 375XS-3 | 40109 | 3x18 |
¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками
BULK НАБОРЫ 550
СТАЛЬ
| Номер заказа | Артикул | Пластины |
| 550-1-SN |
40107 | 1х50 |
| 550-3-SN | 39874 | 3x18 |
¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками
НЕРЖАВЕЮЩАЯ СТАЛЬ
| Номер заказа | Артикул | Пластины |
| 375XS-2 | 40108 | 2х25 |
| 375XS-3 | 40109 | 3x18 |
¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

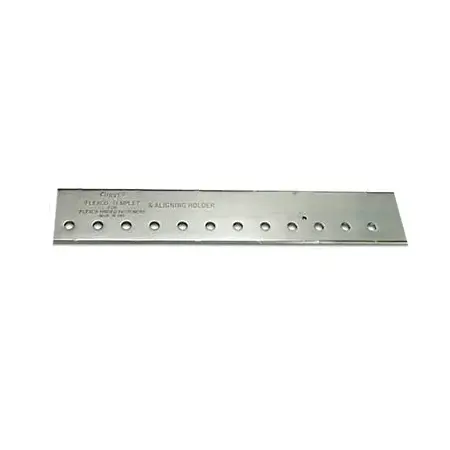

КРИВОЛИНЕЙНЫЕ ШАБЛОНЫ
Шаблоны не только обеспечивают точное размещение отверстий для болтов, но и имеют специальную криволинейную форму для правильной установки болтовых разъёмных механических соединителей Flexco® Bolt Hinged.
ШАБЛОНЫ 375X
| Ширина ленты | Номер заказа | Артикул |
| 500 | 375X-500 | 31513 |
| 650 | 375X-650 | 31516 |
| 800 | 375X-800 | 31519 |
| 1000 | 375X-1000 | 31521 |
| 1200 | 375X-1200 | 31524 |
| 1400 | 375X-1400 | 31526 |
ШАБЛОНЫ 550
| Ширина ленты | Номер заказа | Артикул |
| 500 | 5-500 | 31539 |
| 650 | 5-650 | 31272 |
| 800 | 5-800 | 31220 |
| 1000 | 5-1000 | 31238 |
| 1200 | 5-1200 | 31547 |
| 1400 | 5-1400 | 31262 |
КРИВОЛИНЕЙНЫЙ РЕЗАК
| Ширина ленты | Номер заказа | Артикул |
| 750 | 400430 |
30914 |
| 900 | 400436 |
30915 |
| 1050 | 400442 |
30916 |
| 1200 | 400448 | 30917 |
| 1500 | 400460 |
30918 |
¹ для криволинейного резака можно заказать запасное лезвие по номеру заказа 30023

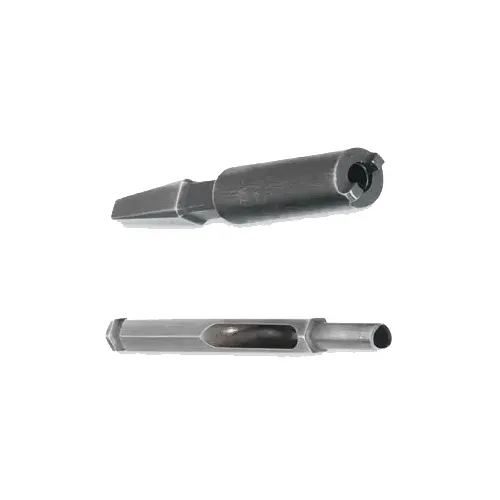

ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ
Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Hinged.
Помимо криволинейного шаблона, для монтажа соединителей Flexco® Bolt Hinged необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.
| Описание инструмента | Номер заказа | Артикул |
| Рожок для направления болтов | 2BH | 30480 |
| Обламыватель болтов (2 шт.) | 110 | 30474 |
| Пробойник | P1P | 30460 |
| Ключ | S1S | 30442 |
| Ударный пробойник | HP1 | 30463 |
| Ударный ключ | HW1 | 30447 |
| Адаптер для инструмента | 5552 | 30481 |
Торговые марки Flexco®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of
