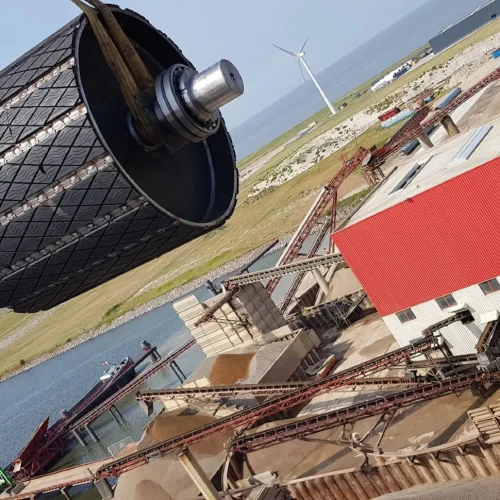

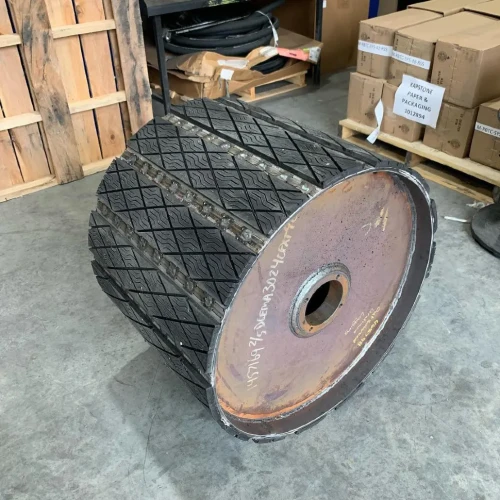

Быстрозаменяемая футеровка барабана Slide-Lag A5 на приварных направляющих
Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: info@centrobelt.ru
Быстрозаменяемая резино-металлическая футеровка барабанов Slide-Lag А5
Футеровка барабана Slide-Lag - быстрый монтаж и продолжительный срок службы в условиях холодного климата
Средние коэффициенты сцепления поверхности приводного барабана с конвейерной лентой
Из таблицы мы видим, что барабаны без футеровки в обводненных условиях эксплуатации имеют очень низкий коэффициент сцепления с конвейерной лентой, что неизбежно приведет к пробуксовкам или даже к абсолютной невозможности эксплуатации конвейера. Приведенные значения наглядно показывают эффективность применения керамических фрикционных покрытий на приводных барабанах ленточных конвейеров.
| Условия эксплуатации | Сталь | Резина | Керамика |
| Сухо | 0,35-0,40 | 0,40-0,45 | 0,75-0,85 |
| Мокро | 0,10-0,15 | 0,33-0,38 | 0,50-0,80 |
| Мокро и грязно | 0,05-0,10 | 0,22-0,30 | 0,45-0,55 |
¹ Коэффициенты сцепления приведены в соответствии с DIN 22101
Физико-механические показатели резиновой составляющей Slide-Lag A5
Полимер |
SBR/ NR |
Прочность на растяжение |
17 Mpa |
Твёрдость по Шору А |
65 +/- 5 |
Удлинение при разрыве |
420% |
Потери объема при истирании |
≤120mm3 |
| Особые свойства | морозостойкая |

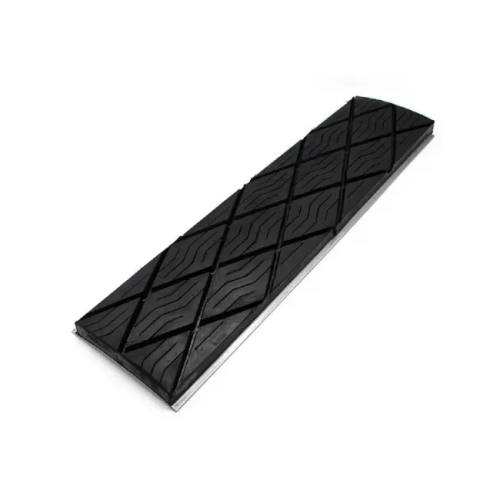

Справочная информация: основные размеры накладок Slide-Lag A5
Толщина накладки |
15 мм |
Ширина накладки |
138 мм |
Ширина двойной направляющей |
40 мм |
Максимальная длина накладки * |
2200 мм |
* длина > 2200 мм - по запросу
Преимущества футеровки для барабанов Slide-Lag A5
- Лучшая передача тягового усилия и больший срок службы по сравнению с резинометаллическими накладками Slide-Lag
- Футеровка барабанов Slide-Lag A5 изготавливается точно по размерам ваших барабанов - платите только за нужную длину накладок
- Приварные направляющие входят в стоимость накладок Slide-Lag A5
Снижение затрат на техническое обслуживание с футеровкой Slide-Lag A5
- Отличная передача тягового усилия с накладками Slide-Lag A5
- Самоочищающийся протектор для эффективного отвода воды и грязи
- Простая первичная установка, без клея, без вулканизации, без снятия барабана с конвейера
- Быстрая замена изношенных накладок, в случае необходимости
- Подходит для барабанов любых диаметров и размеров

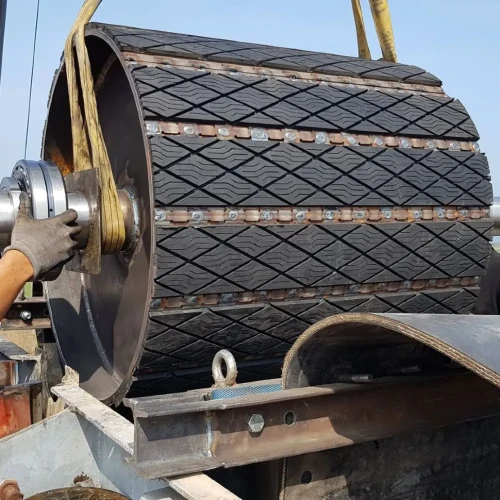

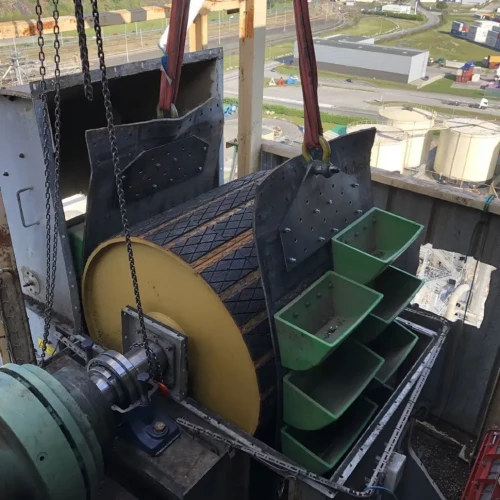

Футеровка барабанов Slide-Lag A5 - надежный и проверенный способ повышения производительности вашего конвейера или элеватора. Накладки Slide-Lag предназначены для монтажа на приводной барабан с помощью приварных направляющих (входят в комплект поставки).
Таблица расчета необходимого количества накладок Slide-Lag A5 и направляющих для соответствующего диаметра барабана
| Диаметр барабана | Количество накладок Slide-Lag A5 | Количество стопорных планок SLGD |
| ф360 | 7 | 7 |
| ф400 | 7 | 9 |
| ф420 | 8 | 8 |
| ф450 | 8 | 10 |
| d480 | 9 | 10 |
| ф500 | 9 | 11 |
| ф540 | 10 | 11 |
| ф570 | 11 | 11 |
| ф600 | 11 | 13 |
| ф630 | 12 | 13 |
| ф650 | 12 | 14 |
| ф680 | 13 | 13 |
| ф700 | 14 | 14 |
| ф770 | 14 | 17 |
| ф800 | 15 | 17 |
| ф915 | 17 | 19 |
| ф970 | 18 | 20 |
| ф1000 | 19 | 20 |
| ф1070 | 20 | 22 |
| ф1200 | 23 | 23 |
| ф1220 | 23 | 25 |
| ф1250 | 24 | 24 |
| ф1300 | 25 | 25 |
| ф1400 | 26 | 29 |
| ф1600 | 30 | 32 |
| ф1800 | 34 | 36 |
| ф2000 | 38 | 39 |
Для заказа футеровки Slide-Lag A5 сообщите нам точные размеры и количество барабанов.
Футеровка Slide-Lag A5 поставляется в размер барабана с необходимым количеством приварных направляющих согласно таблице.
Полимерная основа | SBR/NR |
Толщина, мм | 15 |
Твердость, Shore A | 65 |
Прочность, Н/мм² | 17 |
Поверхность | большой ромб |
Особые свойства | износостойкая |
Торговая марка | DCCD |
Страна регистрации бренда | Китай |
