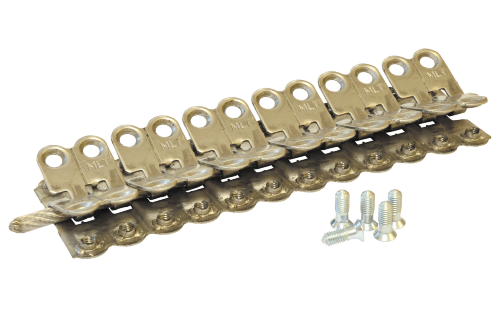

MS 25 механические соединители для конвейерных лент

Соединительные замки для конвейерных лент MS 25 MLT

1. Материал соединителей MS 25
2. Основные преимущества стыковки лент методом механического соединения замками MS 25
3. Необходимый инструмент для установки соединителей MS 25
4. Установка соединителей MS 25
5. Комплектность поставки соединительных замков MS 25
6. Таблица выбора длины винтов для замков MS 25
7. Часто задаваемые вопросы

Убедитесь, что соединители MS 25 подходят для вашей области применения:

Материал соединителей MS 25

• Соединители MS 25 предлагаются из гальванизированной стали толщиной 1,5 мм или из нержавеющей стали
• Винты из гальванизированной стали или из нержавеющей стали

Основные преимущества стыковки лент методом механического соединения замками MS 25

• Механическое соединение – наиболее доступный и быстрый способ стыковки конвейерных лент
• При механической стыковке практически отсутствует расход ленты на соединение
• Механическое соединение лент - не требует специального дорогостоящего оборудования и инструмента

Необходимый инструмент для установки соединителей MS 25

1. угольник
2. линейка
3. нож
4. маркер
5. молоток
6. аккумуляторный шуруповерт с мощностью не менее 18 Вт
7. бита PZ2
8. Защитные очки, перчатки, каска

Установка соединителей MS 25

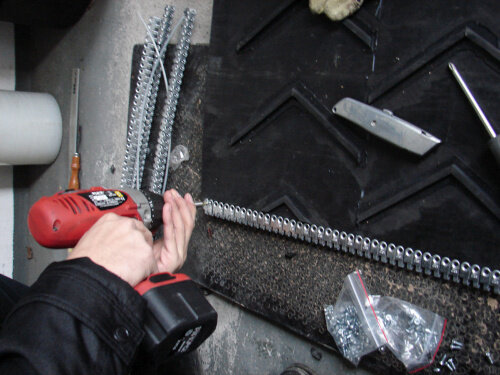

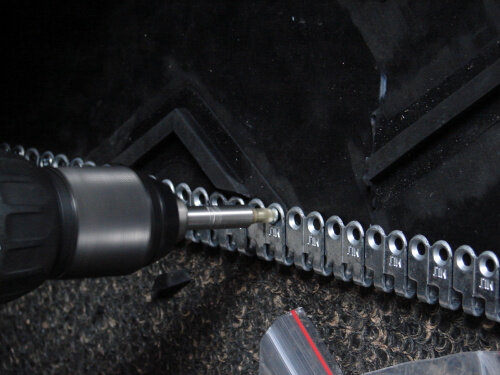

Соединение транспортерной ленты осуществляется самонарезающими винтами стык-в-стык, поэтому нет необходимости в разделке ленты, предварительном сверлении и использовании шаблона. Монтаж осуществляется с помощью аккумуляторного или пневматического винтовёрта и биты с крестообразным шлицом PZ2

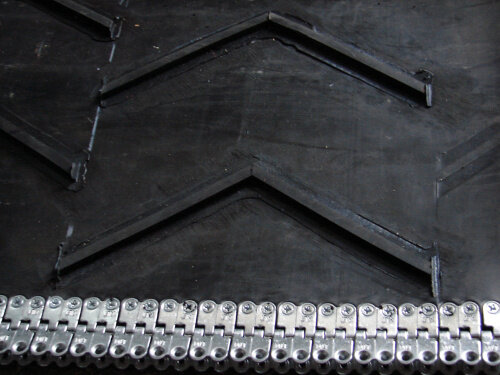

Обрезанный под прямым углом торец конвейерной ленты вставляется в полосу соединения MS 25 до упора, в отверстия верхней пластины вкручиваются винты. Легко проходя сквозь ленту они попадают в резьбовые отверстия, расположенные на нижней пластине и прочно зажимают ленту. После этого обе части стыка соединяются соединительным стержнем.

При необходимости получения более герметичного стыка, устанавливайте соединители, как показано на рисунке 1, на желобчатых транспортерах устанавливайте соединители, как показано на рисунке 2

Механические соединения MLT MS 25 - надежный, быстрый и доступный способ стыковки конвейерных лент. Благодаря простому монтажу, не требующему применения специализированных инструментов и устройств, эти замки нашли применение во многих отраслях промышленности и сельского хозяйства (рулонные пресс-подборщики)

Дополнительные преимущества применения соединительных замков MS 25

• Возможно выполнять стыковку лент при отрицательных температурах, при высокой влажности, запыленности - при любых погодных условиях
• При механической стыковке замками MS 25 отсутствует расход ленты - соединение - стык-в-стык
• Механическое соединение лент замками MLT MS 25 - не требует специального дорогостоящего оборудования - только нож, молоток, линейка/угольник, шуруповерт/гайковерт
• Исключительно быстрый монтаж с минимальными затратами времени
• Высокая прочность на разрыв и вычесывание
• Низкий профиль и сглаженные грани замка не вызывают износа скребков, роликов, футеровки барабанов
• В зависимости от области применения, доступны варианты замков MS 25 из гальванизированной или нержавеющей немагнитной стали
• Долгий срок службы и возможность повторного монтажа на другую ленту

* Соединители MLT MS® MS 25 поставляются в комплектах с саморезами и соединительным стержнем

** Саморезы большей длины необходимо срезать после установки

Соединительные замки MLT MS 25 позволяют надежно стыковать транспортерные ленты толщиной от 3,5 мм до 7,5 мм, прочностью до 450 Н/мм, диаметр приводного барабана от 75 мм, диаметр соединительного стержня 4-5 мм

Комплектность поставки соединительных замков MS 25

• В стандартный комплект поставки входит: 2 полосы крепления определённой длины, винты, соединительный стержень
• Замки MS 25 поставляются в полосах до 3000 мм включительно
• Винты и соединительный стержень для MS 25 можно дозаказать отдельно в любом количестве

Количество саморезов необходимое для определенной длины полного стыкового соединения MS 25

Таблица выбора длины винтов для установки замков MS 25

Обратите внимание, всегда можно использовать более длинные винты, чем указано в таблице - просто обрежьте их после установки.

Часто задаваемые вопросы

Какие типичные области применения MS 25?

Соединительные замки MS 25 предназначены для конвейерных лент с относительно лёгкими условиями эксплуатации. Такими как: транспортировка зерновых, транспортировка сухих строительных смесей, соединение прессующих лент рулонных пресс-подборщиков и т.п.

Почему длина полосы соединения MS 25 не равна ширине ленты?

В стандартных комплектах соединителей MS 25 длина полосы меньше номинальной ширины ленты на так называемый технологический отступ. По краям соединения всегда необходимо оставлять не менее 20 мм, чтобы полоса крепления не попадала на резиновой борт конвейерной ленты и для того чтобы исключить возможные задиры стыка при прохождении через системы очистки ленты. Также, конвейерная лента по краям для этих целей обрезается под углом 45 градусов.

Какая длина винтов идёт в комплекте с замками MS 25 ?

Вы можете заказать винты любой длины из стандартной программы поставки MLT. В наличии, как правило, винты с максимальной длиной для данного типа соединения. Просто обрежьте с помощью угловой шлифовальной машины выступающие части винтов после установки замка.

Оригинальная продукция MLT Minet Lacing Technology SA - ZI du Clos Marquet - Rue Michel Rondet - CS 70059 - 42400 Saint Chamond – FRANCE
