Болтовые неразъемные соединители Plategrip™ 190C артикул CAI190C

Обзор Отзывы (0)

Болтовые неразъемные соединители Plategrip™ 190C артикул CAI190C артикул CAI190C

Бренд:

Conveyor Accessories

Неразъемные болтовые механические соединители Plategrip™ 190C (100 шт.) для соединения транспортерной ленты толщиной 8 - 14 мм, прочностью до 650 Н/мм, минимальный диаметр барабана 400 мм. Материал: сталь. Артикул CAI190C

0 Отзывов

Категории

Механические соединители для конвейерных лент Conveyor Accessories Inc.

Сравнение

Заказ по телефону:+7 495 133-95-28

Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: info@centrobelt.ru

Покупатели, которые приобрели Болтовые неразъемные соединители Plategrip™ 190C артикул CAI190C артикул CAI190C, также купили

Переходник 5552Быстрозажимной патрон Flexco® Quick Change Chuck 5552 для использования специальных ключей и пробойников типа HP1, HP2, HP3 и HW1, HW2, HW3. Артикул 30481Типоразмер соединителя:Flexco 1E, Flexco 140E, Flexco 190E, Flexco 1-1/2E, Flexco 2E, Flexco 2-1/4E, Flexco 2-1/2E, Flexco 3E, RP1, RP2, 375X, 550Торговая марка:FLEXCOСтрана регистрации бренда:США

Ударный пробойник HP1Пробойник ударный Flexco® Power Punch HP1 для отверстий диаметром 6,35 мм под соединители Flexco® Bolt Solid Plate 1, 140, 190, RP1 и Bolt Hinged 375X, 550. Артикул 30463Типоразмер соединителя:Flexco 1E, Flexco 140E, Flexco 190E, 375X, 550Торговая марка:FLEXCOСтрана регистрации бренда:США

Ударный ключ HW1Ударный ключ Flexco® Power Wrench HW1 для соединителей Flexco® Bolt Solid Plate 1, 140, 190, RP1 и Bolt Hinged 375X, 550. Артикул 30447Типоразмер соединителя:Flexco 1E, Flexco 140E, Flexco 190E, RP1, 375X, 550Торговая марка:FLEXCOСтрана регистрации бренда:США

Обламыватель болтов 110Обламыватель болтов Flexco® Bolt Breaker 110 диаметром 6,35 мм соединителей Flexco® Bolt Solid Plate 1,140,190, RP1 и Flexco® Bolt Hinged 375X/550. Артикул 30474Типоразмер соединителя:Flexco 1E, Flexco 140E, Flexco 190E, RP1, 375X, 550Торговая марка:FLEXCOСтрана регистрации бренда:США

Описание

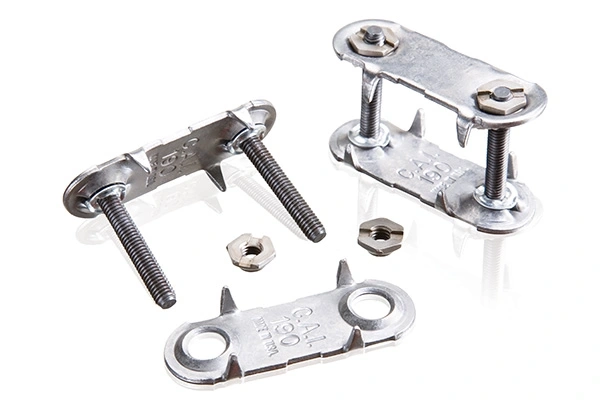

Механические неразъемные болтовые соединители Plategrip™ 190C

Болтовые соединители Plategrip™ 190C предназначены для соединения и/или ремонта высокопрочных резинотканевых и ПВХ конвейерных лент толщиной от 8 до 14 мм

Болтовые неразъемные соединители Plategrip™ 190C разработаны с более массивными зубьями для более прочного соединения. Зубья перекрывают края прижимных пластин и обеспечивают дополнительную удерживающую способность на тонких лентах.

Основные характеристики Plategrip™ 190C

Толщина ленты: от 8 мм до 14 мм
Минимальный диаметр барабана: 400 мм
Для номинального натяжения ленты до: 375 PIW
Прочность ленты до: 650 Н/мм
Материал: сталь

Типоразмер механических соединителей Plategrip™ 190C выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера:

Толщина соединяемой ленты	8-14 мм
Прочность ленты	650 Н/мм
min. Ø барабана	400 мм

Соединители Plategrip™ 190C поставляются предварительно собранными по запатентованной системе, которая подразумевает использование специальной тонкой металлической шайбы для фиксации болта на нижней пластине. Практика показала, что это решение лучше, чем использование пластика или нейлоновых шайбы, которые могут скользить по резьбе болтов.

Количество механических соединителей Plategrip™ 190C для стыковки конвейерной ленты определенной ширины

Ширина конвейерной ленты, мм	стык 90°	стык 45° ***
500	16	26
650	21	33
800	26	40
1000	32	45
1200	39	54
1400	46	58

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Торговые марки Plategrip™, Riv-Nail™, Staplegrip™ принадлежат Conveyor Accessories, Inc. 7013 High Grove Blvd. Burr Ridge, IL 60527-7593 USA

Оригинальная продукция Conveyor Accessories, Inc., USA - C.A.I.

Характеристики

Тип соединителя	Болтовые неразъемные соединители
Ширина ленты, мм	500, 600, 800, 1000, 1200
Толщина ленты, мм	8, 9, 10, 11, 12, 13, 14
min. Ø барабана, мм	400
Прочность, Н/мм	650
Материал соединителей	Сталь
Торговая марка	C.A.I.
Страна регистрации бренда	США
